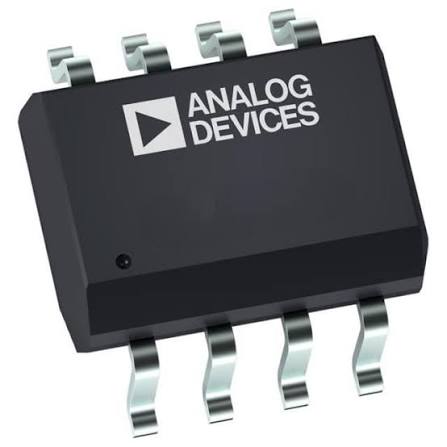

OP275GSZ — двухканальный операционный усилитель класса «аудио» от Analog Devices, построенный на уникальной архитектуре Butler Amplifier front end. Эта схема сочетает биполярные и JFET-транзисторы, обеспечивая точность и низкий шум биполярных транзисторов, а также скорость и качество звука JFET. Микросхема выпускается в 8-выводном корпусе NSOIC/SOIC-8 для поверхностного монтажа.
Основные технические характеристики:
-
Количество каналов: 2
-
Полоса пропускания (GBWP): 9 МГц
-
Скорость нарастания: 22 В/мкс
-
Напряжение питания: двуполярное ±4.5 … ±18 В (суммарно 9 … 44 В)
-
Выходной ток: 90 мА
-
Ток потребления: 5 мА (тип.)
-
Напряжение смещения: 1 мВ (гарантировано), типично менее 200 мкВ
-
Входной ток смещения: 100 нА
-
Плотность шума: 6 нВ/√Гц
-
THD+N: 0.0006% (3 В rms)
-
Рабочая температура: -40 … +85°C
-
Корпус: SOIC-8 (NSOIC)
Особенности:
-
Butler Amplifier front end — гибридная входная каскадная архитектура, объединяющая биполярные и JFET-транзисторы для достижения оптимальных звуковых характеристик.
-
Низкий уровень шума — 6 нВ/√Гц с очень низким 1/f-углом (ниже 6 Гц), что обеспечивает плоскую шумовую характеристику в широком диапазоне частот.
-
Рекордно низкие искажения — THD+N всего 0.0006% при нагрузке 600 Ом и выходном напряжении 3 В rms.
-
Высокая скорость нарастания — 22 В/мкс, что делает OP275 самым быстрым среди стандартных аудиоусилителей.
-
Малый ток потребления — менее 5 мА, что значительно ниже, чем у других стандартных аудиоусилителей.
-
Низкое напряжение смещения — гарантированно 1 мВ (типично менее 200 мкВ), что позволяет использовать усилитель в цепях с гальванической связью без дополнительной подстройки.
-
Нагрузочная способность — выход способен управлять нагрузкой 600 Ом с выходным напряжением до 10 В rms при сохранении низких искажений.
-
Стабилен при единичном усилении.
Применение:
-
Высококачественное аудиооборудование (Hi-Fi предусилители, микшерные пульты)
-
Активные фильтры
-
Интеграторы
-
Высокоскоростные усилители
